鉄骨構造に組立鋼製ボックス柱を選択する理由





鋼製ボックス柱とは何ですか？

の鋼製ボックスコラム鋼構造物で一般的に使用される支持構造柱の 1 つです。ボックス形鋼柱の断面はほぼ正方形で、4面の鋼板とカバーで構成されています。この構造により、優れた支持力と曲げ剛性が得られます。

なぜ鋼製ボックス柱が現代の建築に使用されるのか?

近代建築の分野では、鉄骨造の高層ビルや大スパンの工場ビルなど。建物の柱には、垂直荷重、横荷重、ねじり効果など、さまざまな方向からの荷重がかかります。ボックス柱の閉断面設計により、力が効果的に分散され、抵抗が得られるため、建物構造の安定性が確保されます。

構造工学における重要性

で鉄骨造多階建ての建物、柱には、垂直荷重、横荷重、潜在的なねじれ効果など、さまざまな方向に荷重を伝達する役割があります。鋼製ボックス柱の閉断面設計は、これらの荷重を効果的に分散し、抵抗することができます。高層鉄骨構造物の全体的な安定性と安全性を確保するため。

カスタムスチールボックスコラムデザイン

鋼製箱柱は蓋板と側板から構成されており、蓋板の長さと幅は等しく、側板の長さも等しい。溶接またはボルトで固定されて、構造柱全体が形成されます。

ボックス鋼柱の設計では、曲げ耐力、圧縮耐力、引張耐力、せん断力、トルク係数などの耐力を考慮する必要があります。



材料の選択

通常、設計要件に従って、ASTM A572 高強度低合金構造用鋼など、規格を満たす鋼板がボックス柱の原材料として選択されます。



( Q355B、S355 などのその他の鋼材の選択については、SYNERGIA セールス エンジニアにご相談ください。)

鋼箱柱の製造工程





切断

当社は、鋼板を希望の形状とサイズに正確に切断できる高度なレーザーおよび CNC 切断機を備えています。

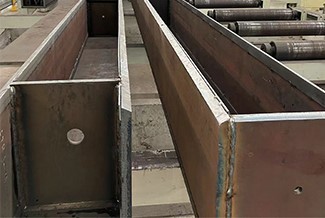

組み立て

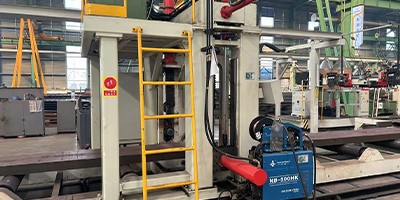

ボックスコラムインテリジェント組立機は、各パーティションでウェブを順番に締め付け、鋼板をボックス構造に設定します。これは、その後の溶接と固定に便利です。

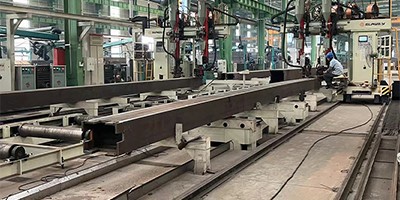

溶接

インテリジェントボックス溶接生産ラインは手動溶接よりも効率的かつ高速であり、溶接はより均一です。





その他の工程

溶接完了後も溶接NDT、検査、ショットブラスト、塗装等の一連の後工程を行っております。

共通規格

当社の鋼製プレハブボックス柱は、鋼構造分野の専門家として、AISC規格、ASTM規格、EN規格、GB規格などの各団体が定めるガイドラインに準拠しています。

溶接鋼製ボックス柱は、建設分野の新しい構造要素として、高強度、高耐荷重、加工の容易さという独特の利点により、建設分野でますます重要な役割を果たしています。ボックスコラムの主な応用箇所は以下の通りです。

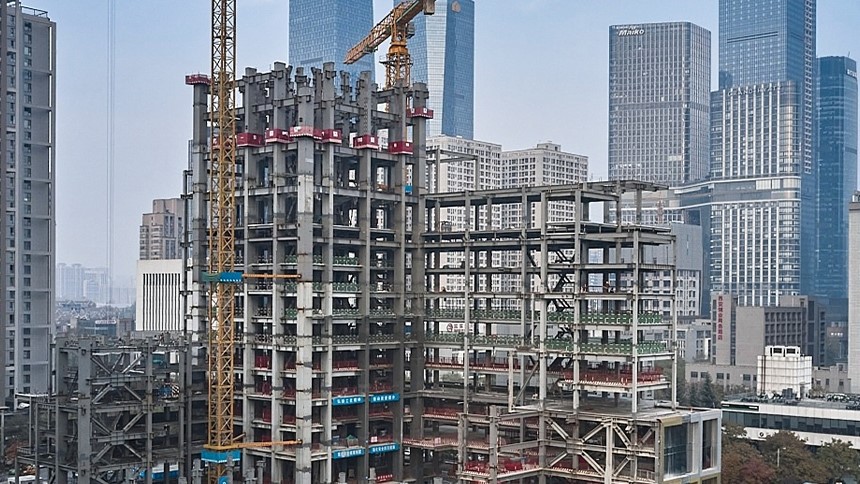

高層ビル

重量鋼構造プラント

鉄骨造多層構造

橋

スタジアム

展示ホール

製品図

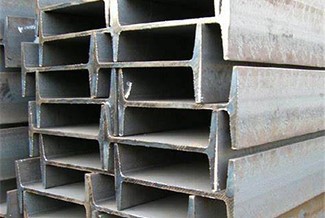

	スチールボックスコラム	私はビームします	H形鋼
形	長方形または正方形	I シェイプ	H型
ストレス特性	ノードの補強プレートによりノード ドメインの強度が向上し、大きな荷重や変形に耐えられるようになります。	主な荷重は曲げであり、フランジ部には垂直応力とせん断応力がかかり、ウェブにはせん断応力と局所的な圧縮応力がかかります。	H ビームは I ビームに似ていますが、フランジが広く、ウェブが薄いです。 H ビームは耐荷重性と曲げ剛性が高くなります。
用途	高い耐荷重と高い安定性要件を備えた鋼構造	鉄骨構造物の支持と接続に一般的に使用されます。	高い耐荷重と高い安定性要件を備えた鋼構造



塗装はボックス鋼柱の最も一般的な表面処理です。グリーン環境保護の目的で、完全密閉された環境に優しいスプレー室を使用してスプレーを行っています。 INTERNATIONAL、JOTUN、HEMPEL ブランドの塗料をご利用いただけます。当社の平均コーティング厚さは125μm以上です。カスタマイズされた要件については、当社の販売専門家にお問い合わせください。
