ボックスビームブリッジ

ボックスビームブリッジとも呼ばれるボックスビームブリッジは、スチールブリッジの主要な荷重-ベアリング構造です。その中空のボックス-字型クロス-セクションは、並外れたねじれ剛性に抵抗するツイストを提供します。

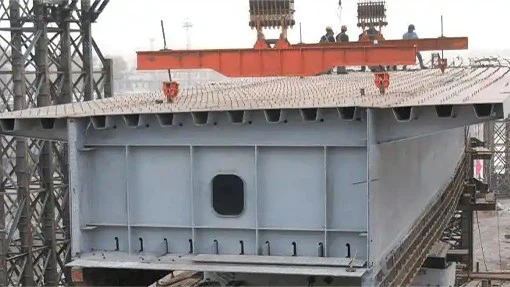

Cross -断面形状は、単一-セル、double -セル、およびmulti -セルの3つのタイプに分類できます。







ボックスビームは、縦方向の補強材とともに、上部、下部、およびウェブプレートを溶接することで構築されます。 Hollow Cross -断面設計は、ねじれの剛性を大幅に増加させ、長いスパンブリッジ構造に適しています。

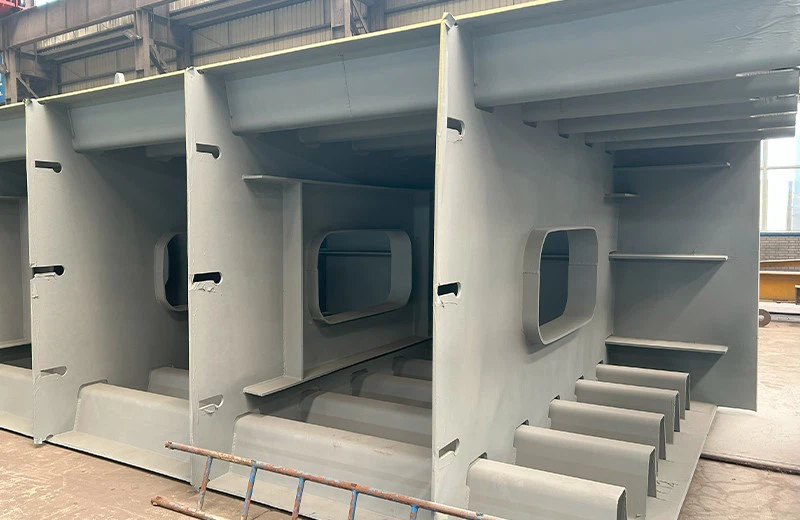

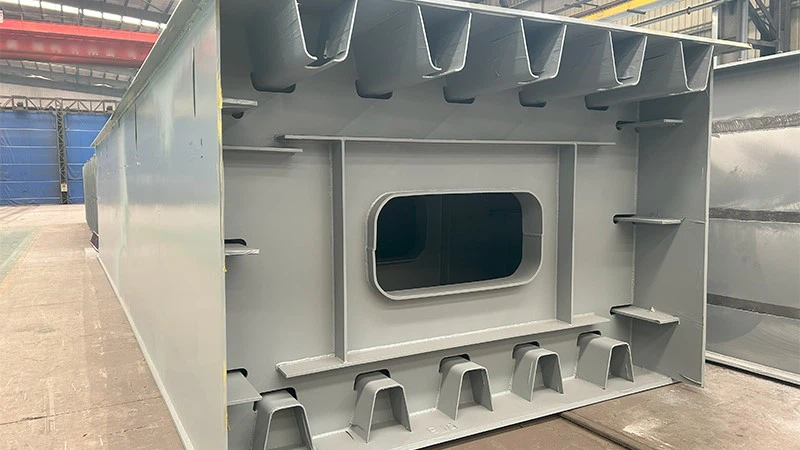

箱の桁を製造するとき、内部補強材（写真に示されているように）は、局所的な安定性と曲げ抵抗を改善するために溶接され、ブリッジの構造的完全性を確保します。

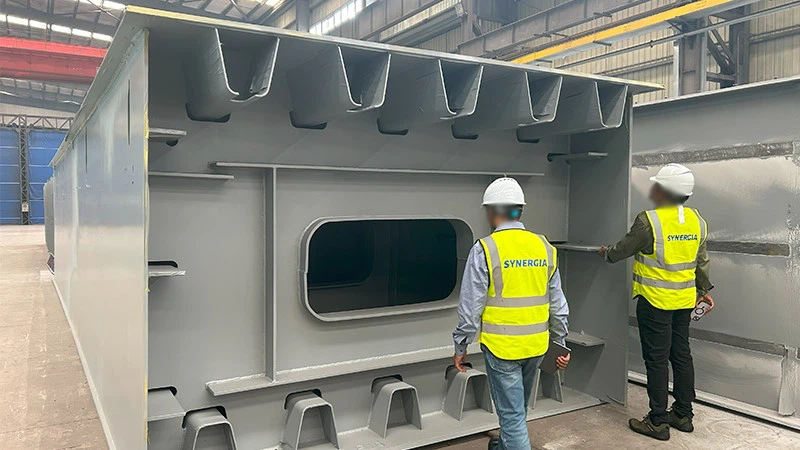

さらに、内部の検査とメンテナンスを必要とするボックスビームブリッジの場合、労働者へのアクセスを容易にするために、プレハブ中に合理的な開口部が残っていることがわかります。

利点

1. 例外的なねじり強度により、ボックスビームブリッジは、モダンな湾曲した長い-スパンブリッジに理想的な選択となります。
2. 軽量は、基礎と桟橋の負荷を最小限に抑えます。基礎建設のコストを簡素化および削減します。
3. 風化鋼と適切なコーティングシステムで構築されたBox Beam Bridgesは、長いサービス寿命を持っています。
4. 一般に、ボックスビームは工場でプレハブ化されており、高精度、品質管理、および-サイトのインストールで迅速になります。

短所

1. Box Beam Bridgeの製造とカスタマイズにより、初期コストは他のモジュラースチールブリッジよりも高価になります。
2. 複雑な設計には、高レベルのエンジニアリングの専門知識と熟練労働が必要です。
3. 囲まれた内部空間は、その後のメンテナンス作業中に安全リスクをもたらします。

認定溶接機

私たちの構造鋼溶接機は、EN ISO 9606-1、EN ISO 14732、およびAWS D1.1/D1.1Mごとに資格があります。

カスタムソリューション

設計図の正確な仕様を満たすように正確に設計されたカスタムボックスビームブリッジソリューションを提供します。

SA 2.5ショットブラスト表面準備

SA 2.5（非常に徹底的な爆風クリーニンググレード）表面の準備を満たすことができます。

国際絵画ブランド

ペイントブランドオプション：Hempel、International、Jotun

125μm以上のDFT厚



1つの-停止ボックスビームブリッジのプレハブ

カスタマイズされたボックスビームブリッジソリューションについては、今すぐお問い合わせください。
